Netwerken

Netwerkkabels en connectoren voor marine elektronica aan boord

Netwerkonderdelen en bekabeling

Kabels, T-stukken en adapters die het geheel laten werken

Aan boord lopen twee netwerken naast elkaar. NMEA 2000 draagt de kleine, continue gegevens van sensoren en instrumenten. Ethernet draagt het zware beeldverkeer tussen displays, radar en sonarmodules.

Hier vind je de onderdelen voor allebei: backbone kits, T-stukken, terminators en verlengkabels, ethernetkabels en RJ45-adapters, de voedings- en ethernetkabels voor de HALO-radars, en de adapters om SimNet en oudere apparatuur te koppelen.

Open de keuzehulp: daar staat wat waar hoort en hoe je de juiste lengte bepaalt — want te kort bestellen is hier de duurste fout.

Keuzehulp: welk onderdeel hoort waar, en welke lengte bestel je — open voor uitleg en veelgestelde vragen

Twee netwerken, twee soorten kabel

NMEA 2000 Ethernet
Wat eroverheen gaat Positie, diepte, wind, koers, motorgegevens, AIS-doelen Radarbeeld, sonarbeeld, kaarten delen tussen displays
Hoe het loopt Één doorlopende streng met T-stukken erin Van punt naar punt, of via een verdeeldoos

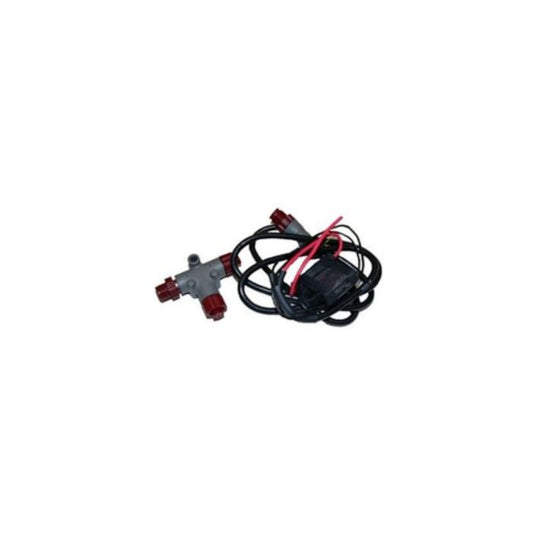

Onderdelen hier Micro-C Backbone Kit, N2K-T-RD T-connectoren, terminatorkit, stroomkabelkit, verlengkabels van 60 cm tot 20 m, haakse uitvoeringen en een 4-wegverbinding met laag verlies Ethernetkabels van 1,8 tot 15,2 m, RJ45-adapters naar de 5-polige connector, de NEP-2 uitbreidingspoort en de verdeeldoos met zeven aansluitingen

In de meeste installaties liggen ze naast elkaar. Je plotter hangt aan allebei: aan NMEA 2000 voor de gegevens, aan ethernet voor het beeld van je radar.

Radar aansluiten

De HALO-domes gaan op een kabel die voeding en data samen draagt — die staan bij radar. Voor de open array van de HALO 2000- en 3000-serie vind je hier de voedings- en ethernetkabels in 10, 20 en 30 meter. Meet de werkelijke route: langs de mast of de boog, door de schotten, naar je stuurstand. Hemelsbreed meten kost je een tweede bestelling.

Oudere en andere apparatuur koppelen

  • SimNet naar Micro-C mastkabels in 20 en 35 meter, plus een korte adapterkabel van 0,5 m en een complete SimNet naar N2K adapterkit. Daarmee hangt bestaande Simrad- en B&G-apparatuur gewoon aan je nieuwe netwerk.
  • Stuurautomaat gateways voor Volvo en Yamaha — om het stuursysteem van de motor aan je systeem te koppelen. Zie ook stuurautomaten.
  • CZone N2K netwerkbrug — voor wie digitaal schakelen aan boord heeft. Zie stroom en schakelen.
  • N2K stroomisolator — haalt de aardlus uit je netwerk. Dat is de oplossing voor storing die je niet met kabels wegkrijgt, vaak op stalen schepen of bij walstroom.

Kabellengte bepalen: loop de route. Niet meten van A naar B over de kaart, maar zoals de kabel echt gaat: langs schotten, door kokers, met een lus bij elk apparaat zodat je het los kunt nemen zonder alles eruit te trekken. Reken op flink wat extra, zeker door een mast. Te lang kun je opbergen; te kort betekent opnieuw bestellen en soms de mast er nog eens uit.

Veelgestelde vragen over netwerken aan boord

Wat gaat er over NMEA 2000 en wat over ethernet?

Over NMEA 2000 gaan de kleine, continue gegevens: positie, diepte, wind, koers, motorgegevens. Over ethernet gaat alles wat veel data kost: het radarbeeld, het sonarbeeld en het delen van kaarten tussen meerdere displays.

Waarom heb ik terminators nodig?

Een NMEA 2000-netwerk is een doorlopende streng met aan beide uiteinden een afsluiting, plus één voedingspunt. Ontbreekt er een terminator, of zitten er drie in, dan krijg je storingen die precies lijken op een defecte sensor terwijl er niets kapot is. Meer over de opbouw bij NMEA 2000.

Past SimNet op NMEA 2000?

Elektrisch is het hetzelfde, alleen de stekker verschilt. Met een adapterkabel of de adapterkit koppel je SimNet aan het Micro-C-netwerk. Welke adapter je nodig hebt hangt af van de generatie van je apparatuur — geef door wat er aan boord zit.

Ik heb meer aansluitingen nodig dan mijn display heeft.

Daar is de NEP-2 netwerkuitbreidingspoort voor, en de verdeeldoos met zeven aansluitingen. Zo hang je radar, sonarmodule en een tweede display op één punt aan het ethernet.

Hulp bij het opbouwen?

Stuur ons een lijstje van wat je wilt aansluiten en een ruwe schets van je boot. Wij tekenen het netwerk uit en zetten de onderdelen met de juiste lengtes op een rij, voordat je bestelt. Aanleggen doen we ook, vanuit Apeldoorn en Bruinisse.

35 producten
