Echosounder

Sonarbeeld en transducer voor zicht op de bodem onder de boot

Sonar, transducers en modules

Zie wat er onder en vóór je boot zit

Een diepgetal vertelt je hoe diep het is. Sonar laat je zien wat er ligt. Een zandbank die oploopt, een wrak, een steenstort of een school vis — dat verschil zie je pas in beeld.

Hier vind je de transducers en sonarmodules: HDI en Active Imaging, de ForwardScan die schuin vóór je kijkt in plaats van recht naar beneden, de StructureScan- en S3100-modules, en complete combinaties van scherm met transducer.

Zoek je alleen een dieptesensor met een getal op je display, dan zit je bij de sensoren beter.

Keuzehulp: welke transducer, wanneer een losse module, en wat ForwardScan doet — open voor de vergelijking en veelgestelde vragen

Welke transducer? Dat bepaalt wat je ziet

De transducer is het onderdeel dat het beeld maakt. Het display toont alleen wat de transducer aanlevert, dus hier zit je keuze — niet in het scherm.

Transducer Wat je ziet Waarvoor
HDI Gewone 2D-sonar plus DownScan: een scherpe doorsnede recht onder de boot. Géén zicht opzij Diepte en bodemstructuur onder je kiel. Genoeg voor de meeste vaarders
Active Imaging 3-in-1 CHIRP 2D, DownScan én SideScan — dus ook een beeld links en rechts van de boot Sportvisserij, en iedereen die wil weten wat er náást zijn vaarwater ligt. Handig bij het zoeken van een ankerplek of een structuur
ForwardScan Kijkt schuin vooruit in plaats van naar beneden Zeilers in ondiep water. Je ziet dat het ondieper wordt vóórdat je erin vaart. Er is een uitvoering met lange pen en één met huls en plug
StructureScan Dual Thru-Hull DownScan en SideScan vanaf een doorvoer, ook in roestvrijstaal Vaste installatie op grotere boten, samen met een StructureScan- of SonarHub-module

ForwardScan is de reden dat veel zeilers hier terechtkomen. Een gewone dieptemeter meet onder je kiel, en dat betekent dat je een oplopende plaat pas ziet als je er al op zit. Op de Waddenzee, in Zeeland of bij een onbekende ankerplek is dat het verschil tussen bijsturen en vastlopen. Het blijft een hulpmiddel, geen garantie — maar het geeft je de seconden die je nodig hebt.

Wanneer heb je een losse sonarmodule nodig?

De meeste schermen hebben een echolood ingebouwd. Dat is genoeg voor een HDI- of Active Imaging-transducer. Wil je zwaardere transducers aansturen, dieper kijken of twee frequenties tegelijk gebruiken, dan zet je er een module tussen.

  • S3100 en S3100H — twee volledig onafhankelijke CHIRP-kanalen van 1 kW, zodat je twee dieptebereiken tegelijk in beeld houdt. De H-uitvoering compenseert voor de op-en-neergaande beweging van de boot in deining, zodat het beeld schoon blijft als het rommelig wordt.
  • SonarHub — losse sonarmodule die het rekenwerk van je display overneemt.
  • StructureScan 3D — bouwt een driedimensionaal beeld van de bodem op, met de bijbehorende dual thru-hull transducer.

Heb je een bestaande Airmar-transducer met een 9-pins stekker? Daar is een adapter naar 7-pins voor. Scheelt een nieuwe transducer en een nieuwe doorvoer.

Scherm en transducer in één bestelling

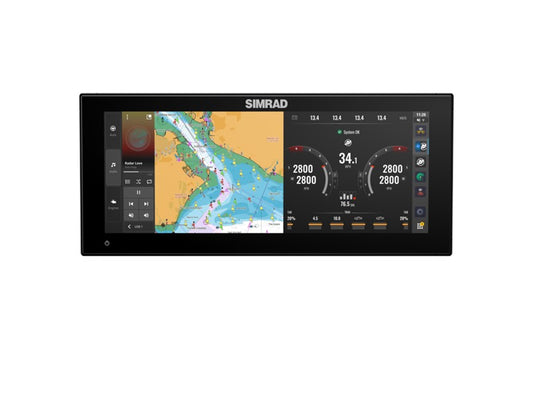

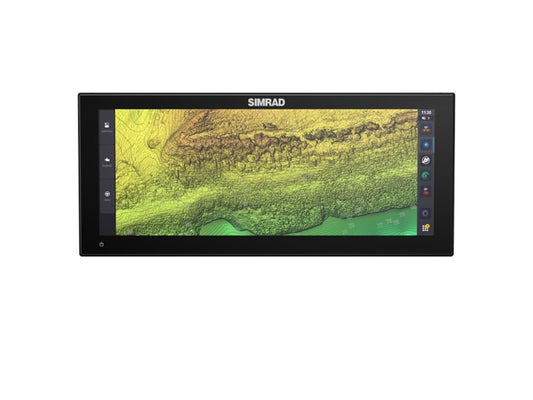

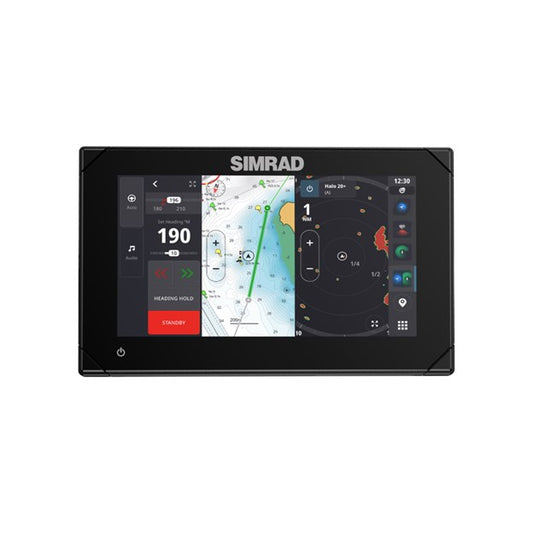

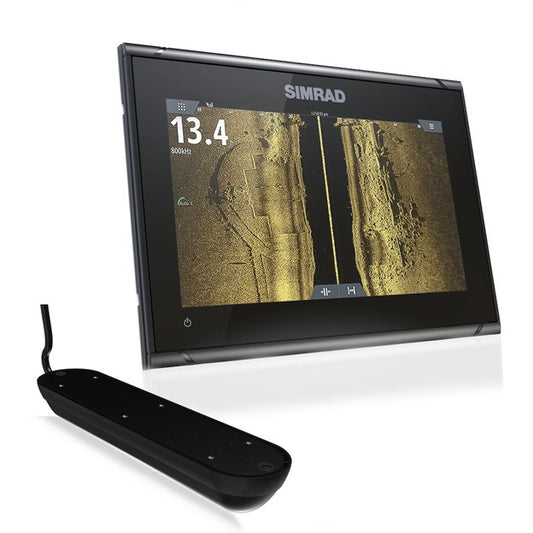

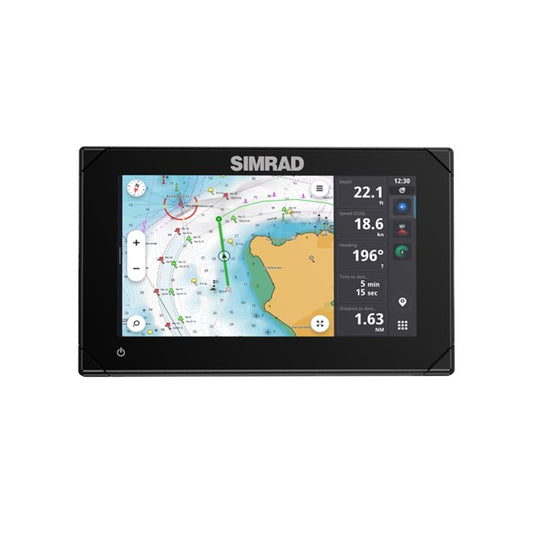

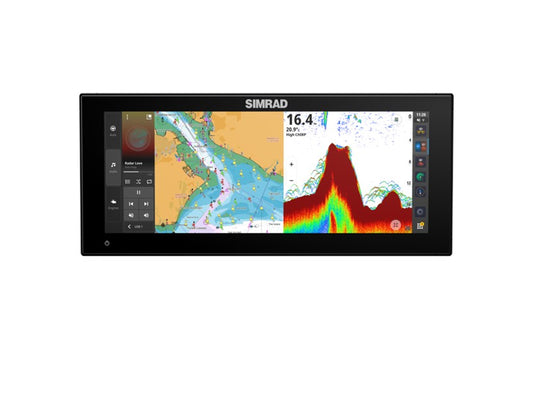

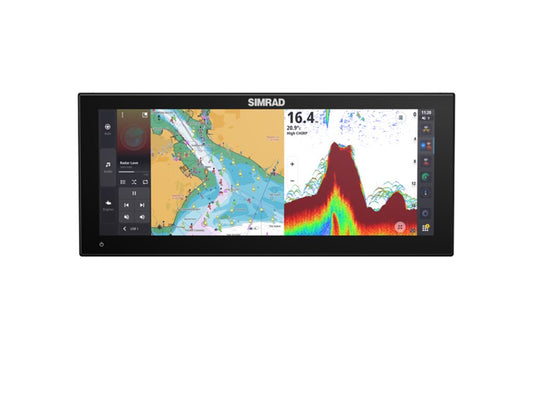

Wil je het niet uitzoeken: de Simrad GO7 XSR en GO9 XSE en de NSX 3007, 3009, 3012, 3012UW en 3015UW staan hier met transducer erbij, in een HDI- of Active Imaging-uitvoering. Dan weet je zeker dat scherm en transducer bij elkaar horen. Meer over de schermen zelf bij kaartplotters.

Veelgestelde vragen over sonar en transducers

Wat is het verschil tussen een echolood en een dieptemeter?

In de praktijk hetzelfde meetprincipe: allebei sturen ze een geluidspuls naar beneden. Het verschil zit in wat je ermee doet. Een dieptesensor geeft een getal, sonar maakt er een beeld van. Zoek je alleen het getal, kijk dan bij de sensoren — daar staat onder meer de DST810.

Past een transducer op mijn bestaande display?

Niet elke transducer werkt met elk scherm. Dat hangt af van de aansluiting en van wat je display kan aansturen. Geef door welk type scherm je hebt en wat er nu in de romp zit, dan zoeken we het na voordat je bestelt.

Door de romp of op de spiegel?

Door de romp geeft het rustigste beeld en is op zeilboten de gebruikelijke keuze — achter een spiegel zit op een zeilboot vaak turbulentie van het roer. Spiegelmontage is eenvoudiger en voor een motorboot meestal prima, maar hangt af van je rompvorm en vaarsnelheid.

Heb ik ForwardScan én een gewone transducer nodig?

Ja, het zijn twee verschillende sensoren. ForwardScan kijkt vooruit en vervangt je dieptemeting onder de kiel niet. Veel zeilers hebben dus beide: de DST810 voor diepte en snelheid, en ForwardScan erbij voor wat er vóór ligt.

Storen twee sonars elkaar niet?

Dat kan gebeuren als ze op dezelfde frequentie zitten. Daarom werkt de DST810 op 235 kHz, juist om andere echoloden aan boord met rust te laten. Zit je met meerdere sensoren, leg het ons dan voor — dit is een klassieke bron van storing die achteraf lastig te vinden is.

Doet AML de installatie ook?

Ja. Een doorvoertransducer plaatsen is werk waarbij de boot uit het water moet, en de plek luistert nauw: te dicht bij de kiel of achter een oneffenheid en je hebt boven vijf knopen geen beeld meer. Wij doen dat vanuit Apeldoorn en Bruinisse, inclusief aansluiten op je netwerk.
